Камень пустотелый 390х190х188 мм: 1 300 шт/ч
-
Плитка тротуарная 200х100 мм кв. м: 108 м2/ч
-
Камень бордюрный 1000×300×150 мм: 360 шт/ч
- Зона формируемых изделий: 1200х700х30...300 мм
- Высота формируемых изделий: 30-300 мм
- Размеры поддона для формования: 1300х750х50 мм
- Установленная мощность: 167 кВт
- Масса: 40 400 кг
- Длина: 12 000 мм
- Ширина: 8 100 мм
- Высота: 5 500 мм
- Режим работы: Автоматический
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер
Комплекс Прогресс отличается высокой производительностью. Это обеспечивается за счет короткого цикла изготовления изделий (15 секунд минимум) и увеличенной зоны формования пресса, которая позволяет за один цикл формовать 3 бордюра, 9 камней или 30 плиток.
Механизация и автоматизация всех процессов и операций позволяет полностью исключить тяжелый ручной труд.

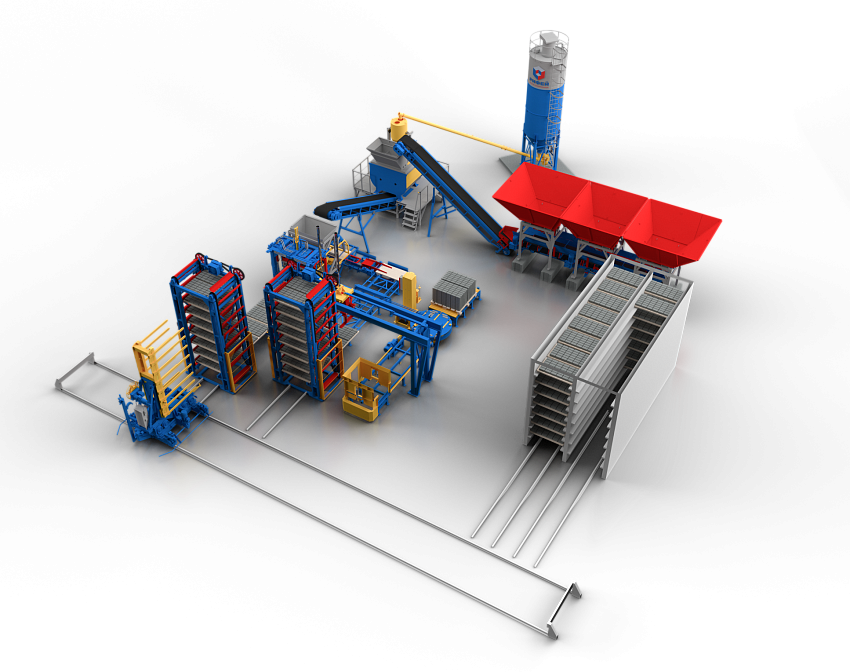

Комплекс представляет собой готовое, законченное решение со всем необходимым околопрессовым оборудованием.
В комплексе заложена возможность использования рельсовой автоматической тележки для перевозки поддонов в пропарочную камеру.
Высота изделий: 30…300 мм Зона формования: 1200х700 мм Поддон: 1300х750х50 мм
Производительность:
-камень стеновой: до 1300 шт/ч (9 шт./цикл; цикл 20с)
-плитка (100х200 мм): до 108 кв.м/ч (30 шт./цикл; цикл 15с)
-бордюр (1000х300х150 мм): до 360 шт/час (3 шт./цикл; цикл 30с)
-бордюр (1000х300х180 мм): до 240 шт/час (2 шт./цикл; цикл 30с)
Название & Состав
Цена
Вибропресс Рифей-Прогресс
1. Вибропресс Рифей Прогресс
2. Маслостанция формующего блока
3. Пульт управления формующим блоком - Автомат
4. Модуль загрузки смеси с шиберным ящиком
5. Модуль подачи поддонов с магазином
6. Пуансон матрица (2й категории сложности)
7. Поддон технологический (1300×750×50 мм) – 10 шт
8. Пневмошкаф (пневмораспределители, блок подготовки воздуха, блок управления давлением в пневмоподушках прижима матрицы)
9. ЗИП
с учетом НДС 20%
Система штабелирования и пакетирования
1. Система перемещения поддонов
– Модуль подачи пустых поддонов на вибропресс;
– Модуль подачи поддонов со свежеотформованными изделиями;
– Модуль разгрузки поддонов (освобождение поддонов от готовых изделий);
– Штабелер накопитель (загрузка поддонов со свежеотформованными изделиями);
– Оснастка для перевозки накопленных поддонов в пропарочную камеру;
– Штабелер разгрузочный (разгрузка поддонов с готовыми изделиями);
– Конвейер разгрузки поддонов;
– Модуль кантования поддонов;
– Пульт управления модулями поддонов;
– УН-1 Установка насосная;
– Компрессор СБ4/Ф-270.LB50 (Remeza);
2. Система пакетирования изделий
– Пакетировщик (узел для перекладывания готовых изделий на паллет);
– Модуль подачи паллет;
– Магазин пустых паллет для подачи в зону пакетирования;
– Конвейер паллет;
– УН-2 Установка насосная пакетировщика
с учетом НДС 20%
РБУ 1100-СДА-24
1. Бетоносмеситель БП-2Г-1100 (двухвальный, V=1100 л)
2. Блок дозаторов весовых БД-1100 (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%
3. Дозатор заполнителя ДЗ-24 (2 бункера по 12 куб.м., с возможностью дозировать 3 компонента в пропорции 1-12 м.куб, и 2 по 6 м. куб) Взвешивающий конвейер на 4 тензодатчиках Cas. точность дозирования ±1%. На каждом бункере по одному вибратору
4. Пульт управления ПУ-СДА (с монитором, память рецептов и т.д.)
5. Конвейер ленточный КЛ-650-7-120
6. Конвейер ленточный КЛ-650-7-120 Ш с бункером-приемником (шевронная лента)
7. Конвейер винтовой КВ-6 (шнек), длина 6 м.
8. Эстакада смесителя
9. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»
с учетом НДС 20%
Автоматическая система перевозки поддонов
1. Тележка поперечная (нижняя тележка)
2. Тележка вилочная (верхняя тележка)
3. Подвесная кабельная система
4. Система управления
с учетом НДС 20%
Название & Состав
Цена
Силос цемента сборный СЦС-84
1.цементная банка
2.лестница с ограждением
3.ограждение верхней площадки
4.труба для закачивания цемента диаметром 102 мм
5. опорная рама
6. упаковочная оснастка
7. руководство по эксплуатации
с учетом НДС 20%
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
|
№ п/п |
Наименование узла |
Масса, кг |
Мощность, кВт |
Габариты (ДхШхВ), мм |
|
|
1. Блок формующий с системой перемещения поддонов. |
|||
|
1.1 |
Вибропресс (с системой вибрации "Базовая") |
4320 |
22 |
1890х2280х3300 |
|
1.2 |
Модуль загрузки смеси |
1400 |
- |
3000х1950х3100 |
|
1.3 |
Модуль загрузки смеси второго слоя (опция) |
1000 |
- |
3000х1950х2700 |
|
1.4 |
УН-1 Установка насосная формующего блока |
1250 |
41 |
2000х1480х1535 |
|
1.6 |
Пульт управления прессом |
102 |
- |
656х467х1220 |
|
1.7 |
Модуль подачи поддонов |
595 |
- |
7000х1600х715 |
|
1.8 |
Модуль разгрузки поддонов |
420 |
- |
5820х965х1450 |
|
1.9 |
Модуль кантования поддонов |
350 |
0,37 |
4285х1125х605 |
|
1.10 |
Модуль очистки поддонов (опция) |
90 |
0,75 |
1900х265х900 |
|
1.11 |
Штабелер повышающий |
2500 |
4 |
1855х2410х5500 |
|
1.12 |
Штабелер понижающий |
2500 |
4 |
1855х2410х5500 |
|
1.13 |
Пульт управления модулями поддонов |
102 |
- |
656х467х1220 |
|
1.14 |
Компрессор СБ4/Ф-270.LB50 (Remeza) |
180 |
4 |
165x51x115 |
|
|
ИТОГО (без учета опций): |
13719 |
67,37 |
8100х7700х5500 |
|
|
ИТОГО (с учетом опций): |
15009 |
69,12 |
|
|
|
2. Система пакетирования изделий |
|||
|
2.1 |
Пакетировщик |
2300 |
4 |
6450х1900х4425 |
|
2.2 |
Модуль подачи паллет (с магазином паллет) |
850 |
5 |
6600х1700х2400 |
|
2.3 |
Модуль обмотки паллет (опция) |
|||
|
2.4 |
УН-2 Установка насосная пакетировщика |
450 |
7,5 |
1240х1050х1240 |
|
|
ИТОГО (без учета опций): |
3600 |
16,5 |
|
|
|
3. Система подготовки смеси |
|||
|
3.1 |
БП-2Г-1200 Смеситель (двухвальный) |
|||
|
3.2 |
БД-1200 Блок дозаторов |
|||
|
3.3 |
ДЗ-36 Дозатор заполнителя |
5550 |
8,31 |
10270х3340х3490 |
|
3.4 |
КЛ-650-7,0-120 Конвейер ленточный (2 шт.) |
1500 |
11 |
7250х1200х760 |
|
3.5 |
Стойка конвейера КЛ-650-7,0-120 (2 шт.) |
144 |
- |
- |
|
|
ИТОГО (разделы 1 и 2, без учета опций): |
|
|
12000х8100х5500 |
|
|
ИТОГО (разделы 1 и 2, с учетом опций): |
|
|
|
